UML-Diagrammeditor
Aktivitäts-, Anwendungsfall-, Zustands-, Sequenz- und Klassendiagramme direkt im Browser zeichnen, bearbeiten und als JSON oder SVG exportieren.

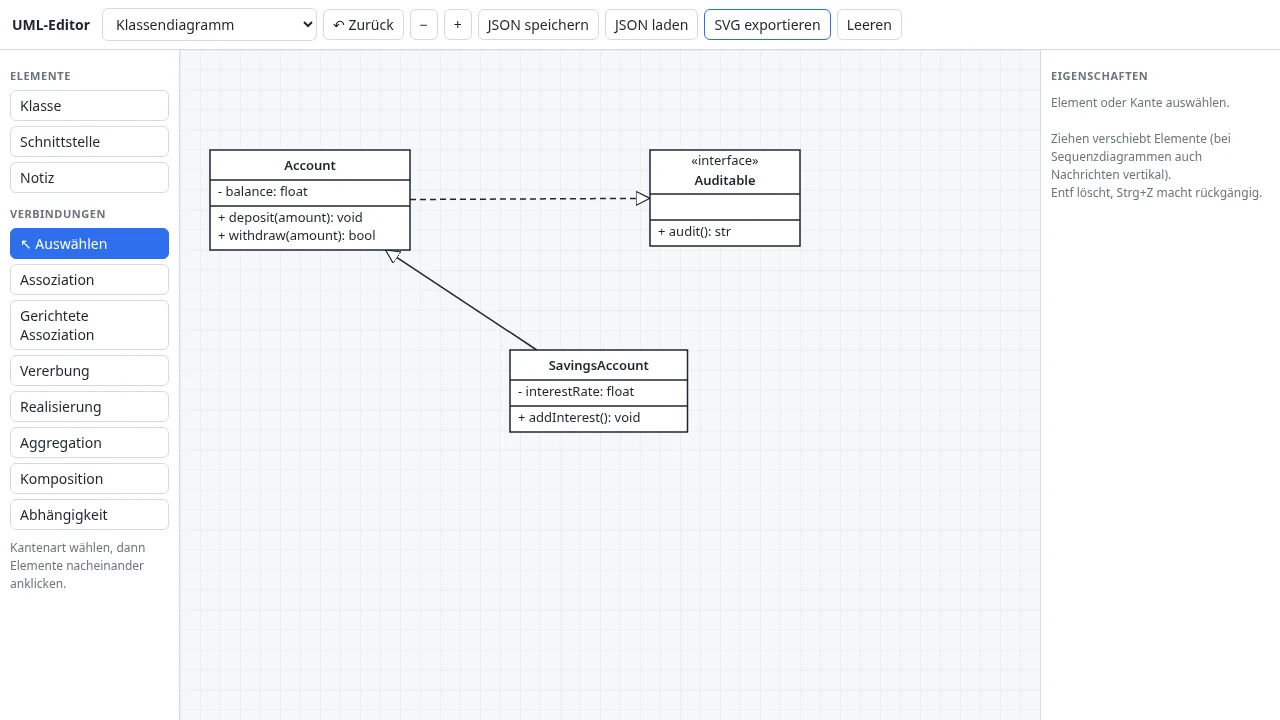

Der UML-Diagrammeditor bietet fünf Diagrammtypen in einer kompakten Oberfläche: Aktivitäts-, Anwendungsfall-, Zustands-, Sequenz- und Klassendiagramme. Jedes Diagramm besitzt eine passende Auswahl an Elementen und Verbindungen.
Elemente lassen sich auf einer SVG-Zeichenfläche platzieren und verschieben. Im Eigenschaftenbereich können Texte, Klassenattribute, Methoden und Beschriftungen angepasst werden. Verbindungen unterstützen unter anderem Vererbung, Abhängigkeiten, Aggregation und Komposition. Rückgängig-Funktion und Zoom erleichtern die Bearbeitung.
Die Diagramme können gemeinsam als JSON-Datei gespeichert und später wieder geladen werden. Der SVG-Export erzeugt eine skalierbare Grafik des aktuellen Diagramms. Die Anwendung läuft ohne externe Bibliotheken direkt im Browser; Diagramme werden nicht an einen Server übertragen.
